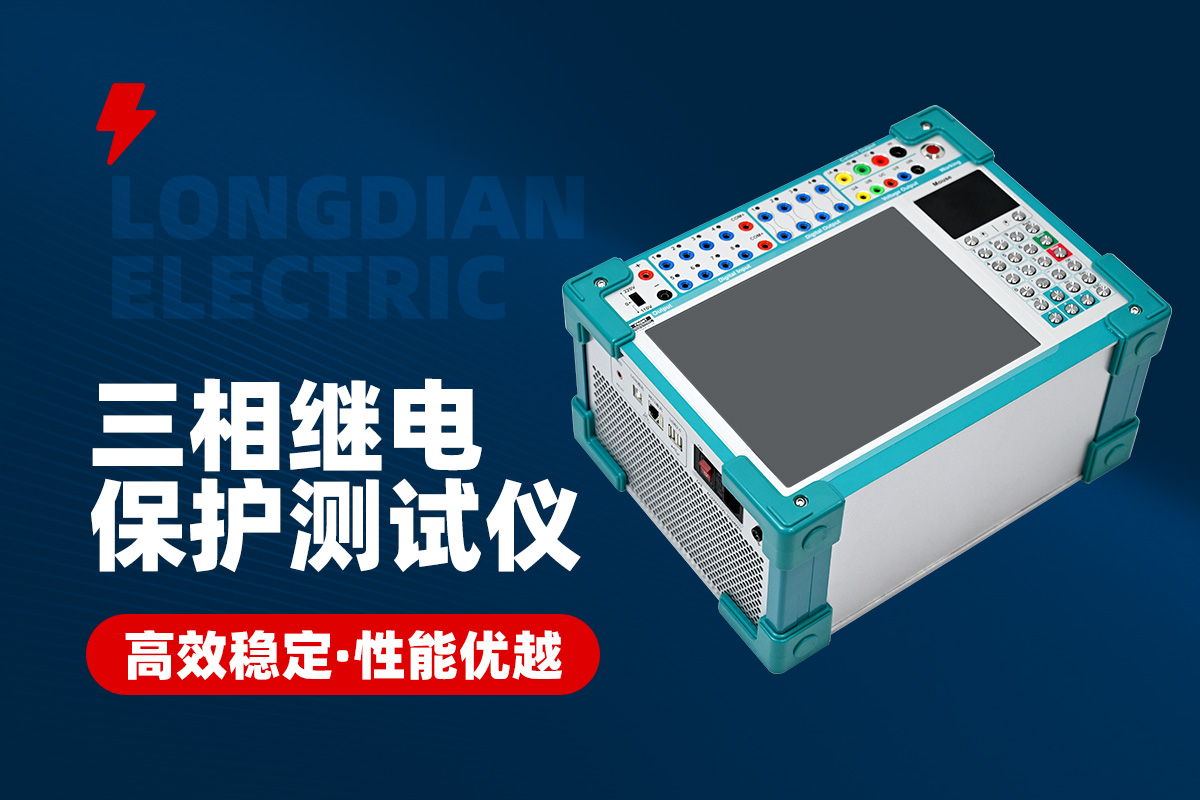

武漢龍電電氣旗下的繼電保護測試儀可以幫助眾多電力工作者更加方便的進行各類電力測試。

諧波制動系數校驗試驗的目的

在電力系統中，由于各種非線性負荷的存在，會產生大量的諧波電流。這些諧波電流會對繼電保護裝置的性能產生影響，可能導致誤動作或拒動作。因此，需要對繼電保護裝置的諧波制動系數進行校驗，以確保其在諧波電流下能夠正常工作。諧波制動系數校驗試驗就是通過對繼電保護裝置施加不同頻率、幅值的諧波電流，來檢驗其在不同工況下的性能和功能。

諧波制動系數校驗試驗的準備工作

在進行諧波制動系數校驗試驗之前，需要對繼電保護測試儀和被測繼電保護裝置進行檢查和調試。首先，檢查繼電保護測試儀的諧波輸出功能是否正常，包括諧波頻率、幅值、相位等參數的設置和調整。其次，對被測繼電保護裝置進行檢查，確保其處于正常工作狀態。同時，還需要準備相應的測試電纜、接線端子等輔助設備。

諧波制動系數校驗試驗的具體步驟

在進行諧波制動系數校驗試驗時，需要按照以下步驟進行：
 1. 設置繼電保護測試儀的諧波輸出參數，包括諧波頻率、幅值、相位等；
 2. 將被測繼電保護裝置與繼電保護測試儀連接，確保連接正確、可靠；
 3. 啟動繼電保護測試儀的諧波輸出功能，向被測繼電保護裝置施加諧波電流；
 4. 觀察被測繼電保護裝置的動作情況，記錄動作時間和返回時間；
 5. 改變諧波頻率、幅值等參數，重復上述步驟，以檢驗被測繼電保護裝置在不同工況下的性能和功能。

諧波制動系數校驗試驗的結果分析

在完成諧波制動系數校驗試驗后，需要對試驗結果進行分析。首先，比較被測繼電保護裝置在不同工況下的動作時間和返回時間，判斷其是否滿足設計要求。其次，分析被測繼電保護裝置在不同諧波頻率、幅值下的工作情況，評估其抗干擾能力。通過這種方式，可以確保繼電保護裝置在諧波電流下能夠正常工作，提高電力系統的安全穩定運行水平。
