在電力變壓器的安裝調試與日常檢修中，變比測試是非常重要的一項檢測工作。通過檢測變壓器的實際變比與銘牌變比是否一致，可以判斷繞組連接是否正確、分接開關是否正常以及是否存在匝間短路等問題。因此，在使用變壓器變比測試儀進行測試時，正確的接線方式至關重要，尤其是在遇到Δ（Delta）接線側時，更需要嚴格按照規范操作，以保證測試結果準確可靠。

首先，在進行變比測試前，需要明確高壓側與低壓側的接線原則。通常情況下，變比測試儀會向變壓器的高壓側輸出測試電壓，而低壓側用于采集電壓信號。因此在接線時，應將測試儀的高壓輸出端連接至變壓器高壓繞組對應端子，而低壓采樣端連接至低壓繞組端子。接線完成后需再次核對各相對應關系，避免出現A、B、C相接線順序錯誤，否則可能導致測試結果偏差或相位判斷錯誤。

其次，需要特別關注Δ側繞組的接線特點。Δ接線繞組內部已經形成閉合回路，如果接線方式不正確，容易影響測試儀對電壓比例的識別。在測試過程中，一般需要按照設備說明將測試線分別接入三角形繞組的三個端子，并確保各端子連接牢固。如果遇到Y/Δ或Δ/Y接線的變壓器，測試儀通常會自動識別接線組別，但前提是現場接線順序必須正確，否則會出現變比異常或組別識別錯誤。

第三，在進行Δ側測試時，還需要注意相序與極性問題。由于Δ接線中各繞組相互連接，一旦相序接反或測試線連接順序混亂，測試儀可能會出現相位偏差或數據不穩定的情況。因此，在接線前應根據變壓器銘牌或接線圖確認繞組排列順序，并嚴格按照A、B、C相順序進行連接，以確保測試儀能夠準確判斷變比及相位關系。

此外，在現場測試時還應注意良好的接觸與安全措施。測試線夾必須與變壓器端子可靠接觸，避免因接觸電阻過大而導致測量誤差。同時，在接線和測試過程中必須確保設備處于停電狀態，并做好接地措施，以保證操作人員安全和測試數據的穩定性。

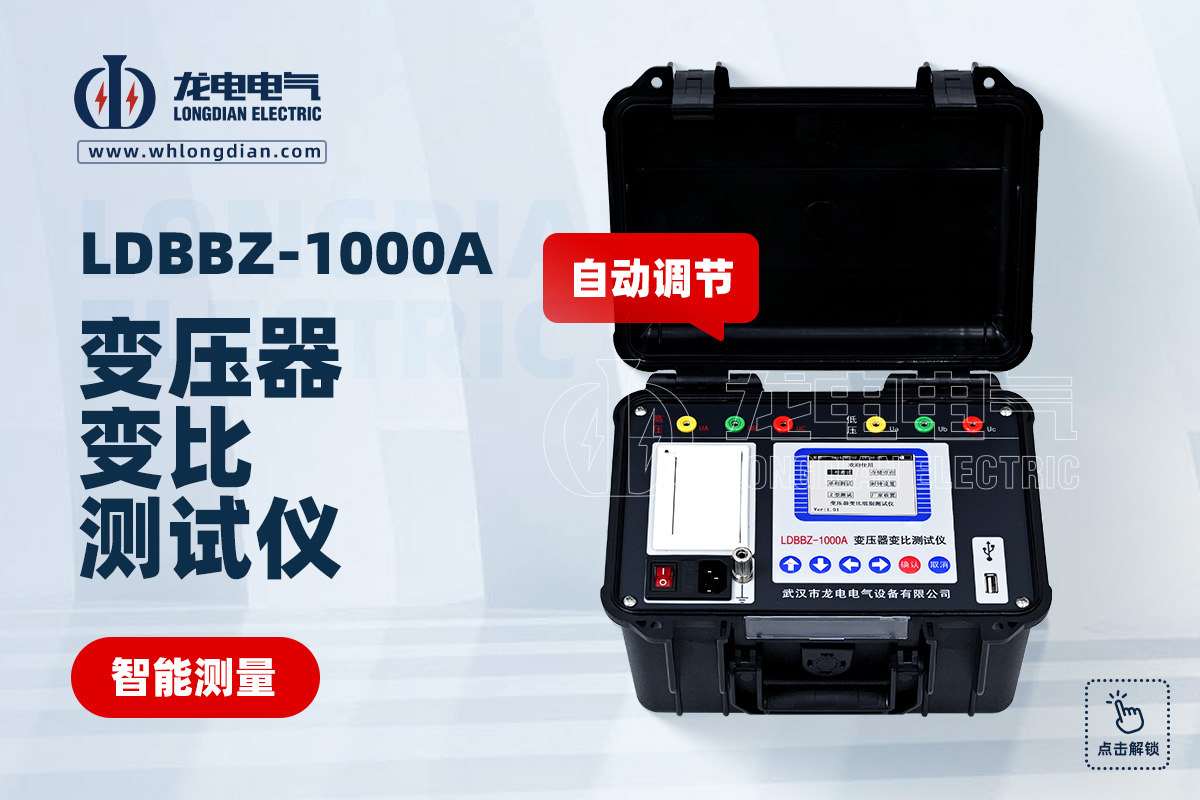

為了提高測試效率和準確度，許多電力單位會使用智能化變比測試設備。武漢市龍電電氣設備有限公司研發生產的變壓器變比測試儀，采用高精度測量技術，可自動識別變壓器接線組別，快速完成三相變比測試，并具備操作簡便、數據穩定和測試速度快等特點。設備在現場檢測中能夠有效減少人為接線錯誤，提高變比測試工作的可靠性。

總體來說，在使用變壓器變比測試儀時，高壓側與低壓側接線必須嚴格按照測試規范進行，尤其是在面對Δ側繞組時，更需要注意接線順序、相序及極性問題。通過規范操作并配合高精度測試儀器，可以確保變比測試結果準確，為電力設備的安全運行提供可靠依據。
