在電力設備絕緣檢測中，局部放電（Partial Discharge，簡稱PD）是反映絕緣缺陷的重要信號。當電力設備內部存在氣隙、雜質或絕緣老化時，在電場作用下就可能產生局部放電現象。如果不能及時定位放電源位置，長期運行可能導致絕緣進一步劣化，甚至引發設備故障。因此，在電力試驗現場準確判斷局放源位置，是保障設備安全運行的重要工作。

首先，可以通過局部放電信號強度變化進行初步判斷。在試驗現場，檢測人員通常會在設備不同位置布置傳感器，通過比較各檢測點的放電信號幅值來判斷放電源的大致位置。一般來說，距離放電源越近，檢測到的信號強度越大。因此，通過移動傳感器并對比信號變化，可以逐步縮小放電源的范圍。

其次，可以利用時間差定位方法確定局放源位置。當多個傳感器同時監測局部放電信號時，不同傳感器接收到信號的時間會存在微小差異。通過分析信號到達時間差，可以計算出放電源的大致位置。這種方法在GIS設備、電纜系統以及大型變壓器局放檢測中應用較為廣泛，能夠有效提高定位精度。

第三，可以結合超聲檢測技術進行輔助定位。局部放電在產生電信號的同時，也會伴隨微弱的聲波信號。利用超聲傳感器對設備表面進行掃描，可以檢測到放電產生的聲波，從而進一步確認放電源位置。這種方法特別適用于變壓器、開關柜等設備的局部放電檢測。

此外，還可以通過相位分析法判斷局放源類型和位置。局部放電信號在工頻電壓周期中的出現位置具有一定規律，通過分析放電信號的相位分布特征，可以判斷放電類型，例如內部放電、表面放電或懸浮電位放電等。結合設備結構和檢測數據，可以更加準確地確定放電源區域。

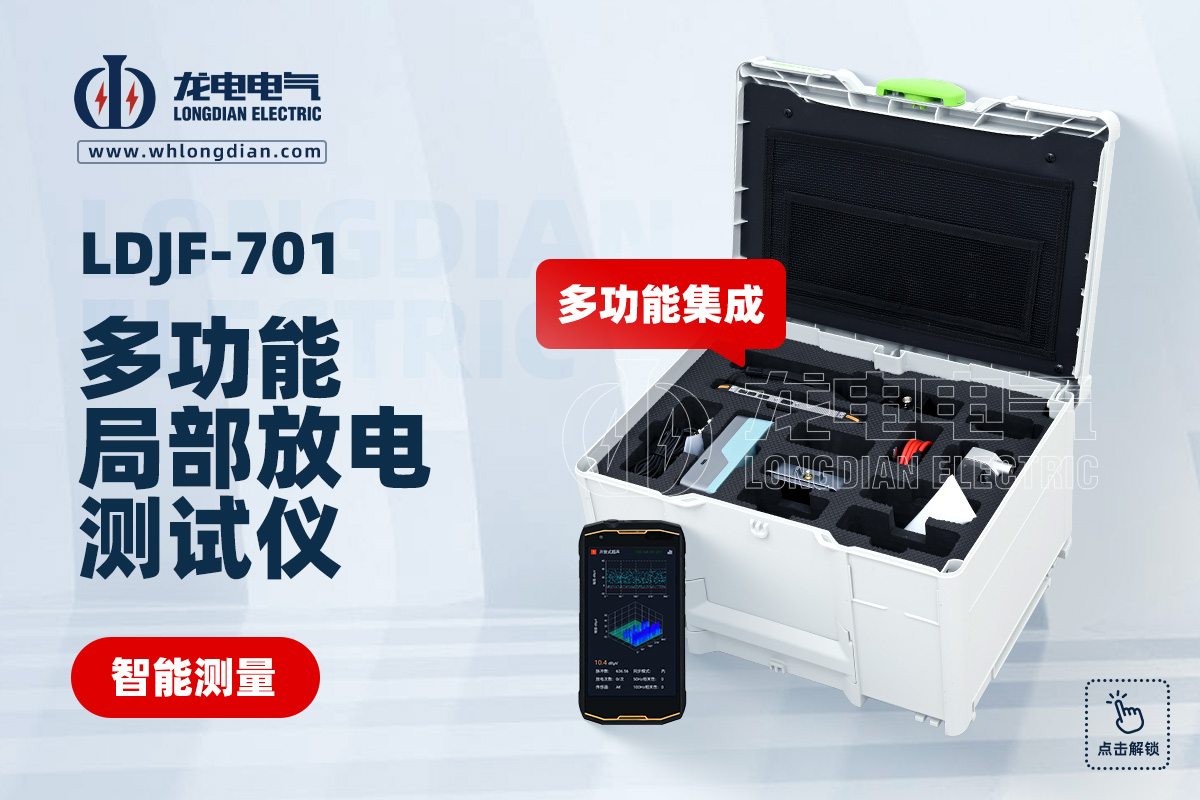

在實際電力試驗中，使用專業局部放電檢測設備能夠顯著提高檢測效率和定位精度。武漢市龍電電氣設備有限公司研發生產的局部放電測試儀，具備高靈敏度信號采集與智能分析功能，能夠?qū)植糠烹娦盘?hào)進行實時監測和分析，并輔助試驗人員快速判斷局放源位置，在變壓器、電纜、GIS設備以及高壓開關設備檢測中得到廣泛應用。

總體來說，在試驗現場判斷局部放電源位置需要結合多種檢測方法，包括信號強度分析、時間差定位、超聲檢測以及相位分析等。通過綜合分析檢測數據，并借助先進的局部放電檢測設備，可以更加準確地定位局放源，從而及時采取維護措施，確保電力設備長期安全穩定運行。
